AVS/Expressの起動

Atmosにログインし，/work/AVS7/bin/linuxに移動し，AVSを起動します．

----

$  cd /work/AVS/bin/linux

$  export DISPLAY=172.20.25.■:0　　←自分のDISPLAY番号を入れてください

$  ./express

----

上へ戻る

サンプルデータで練習

例1) ロブスター

使うモジュール

DATA IO/Rd Field

Mappers/isosurface

Viewers/Uviewer3D (もともとある)

それぞれのモジュールをモジュールライブラリからドラッグして持ってきたら，それぞれをつなぎます．

例2)　PALMの結果(NetCDF形式のデータ)

データの場所

/home/database/yamashita/heat2_3d.nc

使うモジュール

DATA IO/Rd netCDF Fld

DATA IO/image capture

Filters/crop

Filters/set minmax

Mappers/orthoslice

Mappers/bounds

Field Mappers/LegendHriz

Viewers/Uviewer3D (もともとある)

上へ戻る

データの読みこみ方

Rd netCDF Fld

netCDFデータの読み込みをするモジュール

�@データファイルの指定

netCDF filternameの下のBrouse...を押すとブラウザ画面が出るのでそれを使って読み込むデータを決定．

�A可視化するデータを決定

Select netCDF variablesの下の枠内から可視化したいデータを選択

�BExtract time stepを選択

�CRead Fileを押してデータを読みこむ．

上へ戻る

アニメーションの作り方

image capture

アニメーションを書き込むモジュール

�@ModeをCapture from Viewにする

�ARecordを押す

�BModulesをRd netCDF Fldにかえ，Time Stepを進めていく

�C最後まで行ったら再びModulesをimage_captureにかえ，ModeをPlayback to Viewにする

�D再生ボタン(一番右)を押してアニメーションを確認

�EMovie Nameの下のBrowseを押してアニメーションのファイル名を決める

�FGenarate Movieを押して保存完了！

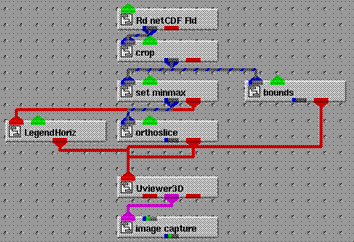

モジュールネットワークの例
