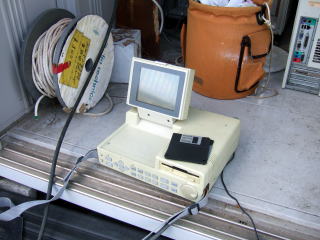

上の写真は使用する機器です。左が本体、右がカメラ（with 稲垣さん）です。
ちょっと古いので相当な重量があり起動も遅いのが難点ですが、まだまだ現役です。
さて、サーモカメラ（赤外サーモグラフィ）の仕組みを簡単に確認しておきたいと思います。
絶対0℃でない物体は温度と射出率によって放射を出しており、それをカメラで検出し、
ステファンボルツマンの法則やプランクの法則を利用して、温度に換算する、
ということをしているのがサーモカメラです。
詳しいカメラのメカニズムは現在勉強中です。
ではさっそく撮影画像を見てみましょう！！ |
 |
|
左が通常のカメラで写した写真、右がサーモカメラで撮影した写真です。
手前が住宅地、中ほどに洗足池の緑地帯があり、その奥にマンション群が見えているという構図です。
撮影時間は14時くらい。気温は約20℃でした。
サーモカメラの写真を見ると、住宅の屋根は30℃以上とかなりの高温になっていることがわかります。
家の壁面が比較的低温になっているのは、撮影している方角が”東”であることが影響していると思います。
まだ日射があたって時間が経っていないのが原因だと思います。
一方洗足池（緑地）の温度は18〜20℃です。すずしいです。
蒸散によって、潜熱として熱を逃がしているからなのでしょう。
都市の温熱環境緩和に、緑地が不可欠であることがこのことから容易に分かります。
おもしろいことに、雲もサーモカメラに写っています。層積雲でしょうか。
雲を構成する微小な水滴が放射を吸収し、温度を持っているということが確認できました。
たいだい2℃〜5℃といったところでしょうか。
雲まできれいに写ることにびっくりしました。 |
 |
 |
この写真は、隣の建物にある緑化箇所です。
緑化箇所と、それ以外の場所では表面温度が、3℃以上、大きいところでは10℃近く違います。
屋上の緑化の効果に対していまいち納得していなかったのですが、
この結果を見ると、建物内部に対しても、大気に対しても屋上緑化は有益なことが分かりました。
私が現在住んでいる部屋は、マンションの最上階（2階ですが）で夏大変暑くなります。
屋根面を緑化してもらえると、電気代の面でも助かるのに、と切実に思いました。
以下はおまけです。 |
 |
 |
| いや〜おもしろいですね。 |
